经过小编的一番整理，配了一些图，只让那些不懂宝石的人能够初步的了解宝石，科普下宝石知识，让对宝石有兴趣的人认识宝石，购买宝石的时候能够有一些最基本的认知常识。本文有一些不完整的地方，比如没有上水热法和晶体提拉法的鉴定方法，会在后期补上。废话不说了，直接先上个美美的图。

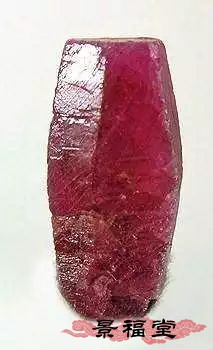

      红宝石的英文名称为Ruby，源自拉丁文，意思是红色。属于刚玉族矿物，三方晶系。因其成分中含铬而呈红到粉红色，含量越高颜色越艳。　　 血红色的红宝石最受人们珍爱，俗称“鸽血红”。红宝石是古老的宝石品种，早在数千年前人们就认为颜色红艳的红宝石具有超凡的“神灵”，它可以消除百病并保佑个人财富与地位不受侵犯。　　 近百年来，随着社会进步和生活改善，“昔日王谢堂前燕，飞入寻常百姓家”，红宝石已成为大众喜爱和收藏的宝石品种。红宝石被国际珠宝界列为五大名贵宝石之一，寓意“仁爱、热情与尊严”，是七月生辰石和结婚40周年、52周年的纪念石。　　 由于天然红宝石产量少，合成红宝石得以鱼目混珠，在一定程度上扰乱了市场。因此掌握初步的鉴定知识很有必要。　　 一、物理化学性质： 红宝石的化学组成主要为Al2O3，含有少量（0.5%—3.0%）的Cr2O3。属于三方晶系，晶体呈六边形桶状或柱状，晶面上可见到斜交的双晶纹。颜色为鲜红色、玫瑰红色、粉红色。

      　　由于含铬，在强光下能发出红色荧光，显得格外艳丽。玻璃至半金刚光泽，硬度9，密度3.9—4.1g/cm3。折射率1.762—1.770，双折射率为0.008，具红—橙二色性。发育平直的解理面，常含有包裹体，因产地和成因不同而有所差异。

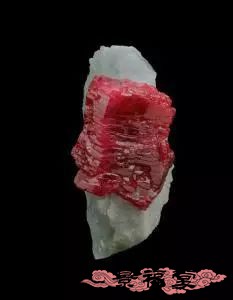

      　　二、肉眼鉴定特征 　　 市场上流通的红宝石有：天然红宝石、优化处理的天然红宝石、合成红宝石、与红宝石相似的红色天然宝石以及仿制品。由于合成红宝石、优化处理的天然红宝石的物理化学特征与天然红宝石类似，用常规仪器难以准确区别它们在物理性质上的差异。　　 肉眼鉴定主要根据三个方面：颜色在宝石中的展布特征、宝石内部包裹体的特征、宝石表面可能见到的裂理和感生面。 （一）天然红宝石　　 天然红宝石根据成因和产出特征，可以分为三类：第一类产于气成——热液接触变质带大理岩中，以为代表；第二类产于玄武岩中，以泰国红宝石为代表；第三类产于变质斜长岩中，以印度红宝石为代表。其中，以第一类质量最好、价值最大。　　 1、缅甸产红宝石 　　 缅甸是世界上优质红宝石的主要产地，产于大理岩中。主要有透明红宝石和半透明的星光红宝石两个品种。　　

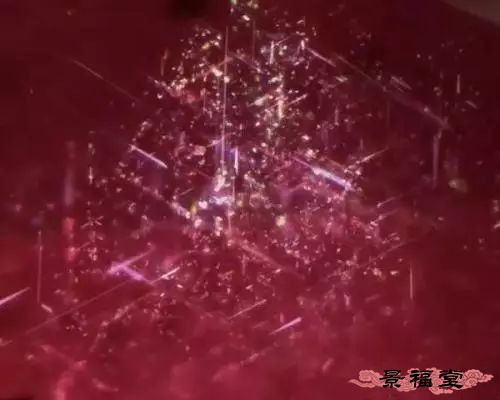

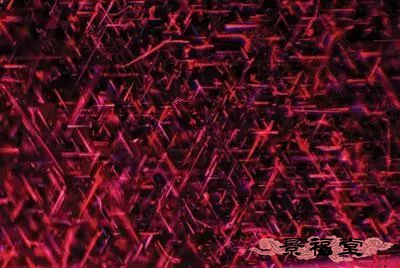

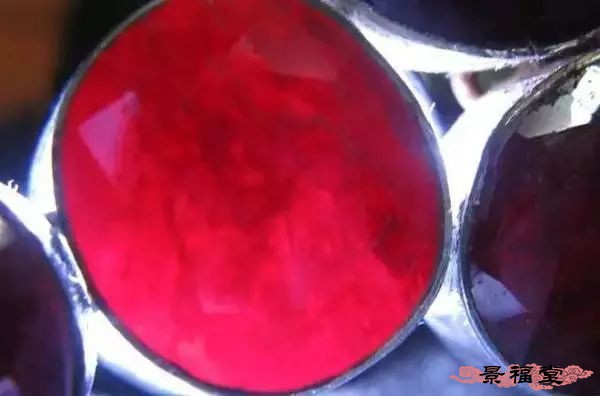

      （1）透明红宝石　　 缅甸产透明的红宝石为鲜红色、玫瑰红色，鲜艳、柔和而明亮。宝石透明但不清澈，用10倍放大镜观察，可见一些白色的丝绢状包裹体和反光的裂隙面，主要依据颜色和包裹体来识别：　　 颜色：　　 多呈鲜红色（鸽血红色）、玫瑰红色，颜色浓艳明亮但不均匀。如果将红宝石放进装有清水的白色瓷皿中，可见到不均匀的红色斑块或条带。具有荧光性，在强光下颜色更加明亮鲜艳　　 如果在暗处用聚光手电照射，显得象烧红的铁块一样通体红亮而看不清亭部的小刻面和交棱　　包裹体：缅甸产透明红宝石的包裹体较多，是重要的鉴别依据.主要有以下几种类型：　　 ①丝绢状红石包裹体　　 红宝石透明但不清澈，用弱光斜射可见乳白色的丝光。在20倍放大镜或40倍显微镜下用弱光观察，可见平直或以60o、120o交角密集排列的丝绢状包裹体，它们是由细小的金红石定向排列形成的。　　

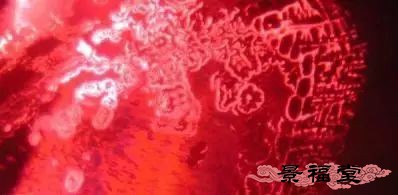

      ②指纹状包裹体

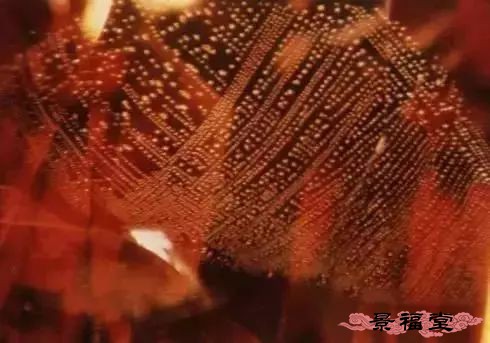

      为红宝石中无色的气—液包裹体和无色的固态包裹体呈指纹状断续排列而成.其中，气—液包裹体多具有气、液两相，固体包裹体多呈棱角分明的短柱状。　　 ③煎蛋状固态包裹体

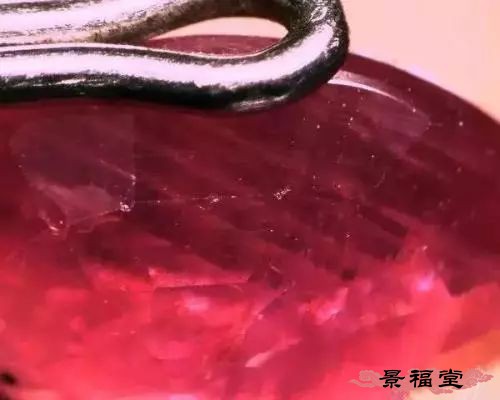

      红宝石中包裹的磁黄铁矿、磷灰石等矿物晶体周围，发育一个扁平的裂隙环，在光线照射下反射出亮白色的光，与矿物晶体一道组合成煎鸡蛋的形状。　　 ④愈合裂隙面 　　 红宝石中愈合裂隙面，在光线照射下常呈现出白色的反光。裂隙面一般无色，但有时可以充填一些黄褐色的铁质
      通常上述类型的包裹体不可能在一个颗粒中全部见到，但都应该见到丝绢状金红石包裹体，并可以作为缅甸红宝石的重要鉴定依据。　　 （2）星光红宝石

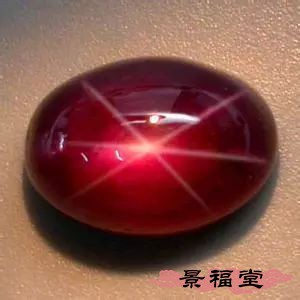

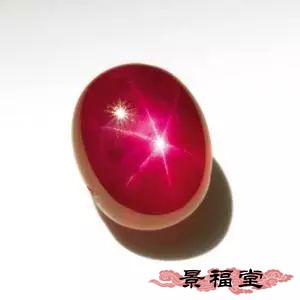

      多呈暗红色或暗粉红色，半透明-微透明，具六射星光。宝石中清晰可见三组成60o、120o交角的丝绢状包裹体、或深浅不同的色带以及双晶纹。六射星光的中心，有一个向外扩散的亮点，每条星线由中心向边部延伸逐渐变细。　　 同类成因的红宝石，还产于斯里南卡、巴基斯坦、阿富汗、越南北部及我国的云南。主要区别在于：斯里南卡产的红宝石颜色淡、金红石包裹体柱体细长；巴基斯坦和阿富汗产的红宝石颜色红艳、粒度较小、缺陷较多。　　 越南北部产的红宝石多为粉红色、粒度大、透明度较差、三组裂理发育；而我国云南产的红宝石颗粒大、颜色红艳、透明度较差。　　 2、泰国产红宝石

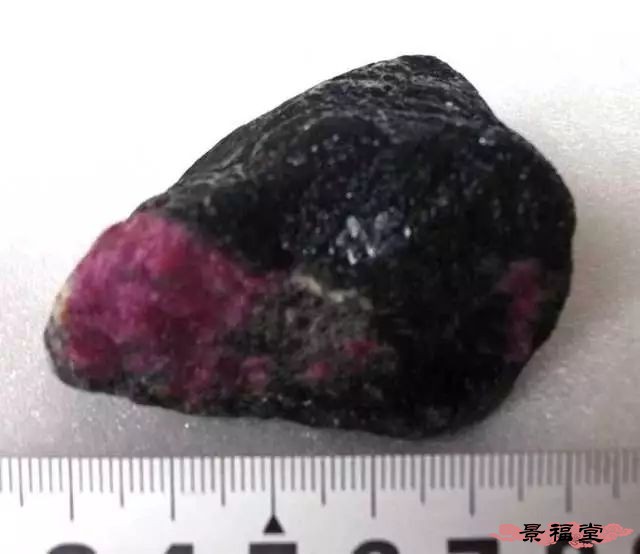

      泰国产于玄武岩中的红宝石，由于含有微量铁质，所以红宝石的颜色偏暗，多呈暗红色。 主要鉴定特征包括：　　 颜色：颜色比较均匀，但不明亮，伴有褐色或紫色色调，有时可见交角为60o、120o的色带。　　 包裹体：

      宝石透明，内部比较清晰，见不到丝绢状金红石包裹体，偶尔可见煎蛋状固态包裹体、指纹状气-液包裹体以及由于双晶纹的反射差异形成的平行色带。　　 3、印度产红宝石 　　 印度产于变质斜长岩中的红宝石，多呈玫瑰红色，粒度较大，透明度差，交角为60o、120o的双晶纹发育，四组阶梯状反光的裂理面清晰可见。　　 （二）优化处理红宝石 　　 1、热扩散优化红宝石　　 热扩散优化红宝石是把琢磨成型的无色蓝宝石，放进装有铬元素的焙料中，在高温下使铬元素扩散至无色宝石的表层，使其显红色。热扩散优化红宝石多呈橙红色、暗红色，颜色偏暗且不均匀。

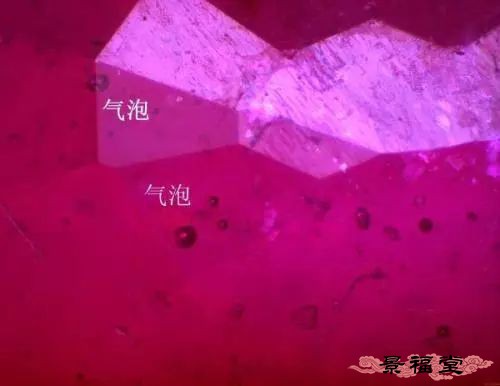

      在日光照射下用20倍放大镜观察，可见许多小。如果放进水中，在宝石表面用肉眼可见天然红宝石所没有的节瘤状小红点，在腰围和棱角处颜色较深。二色性比天然红宝石偏黄，为橙黄—褐黄。　　 2、玻璃充填红宝石　　 为了弥补红宝石表面遗留下的天然感生面（与其他矿物连生形成的凹坑），珠宝商常常用红色玻璃来充填。如果将这种宝石放进装水的瓷盘中，用10倍放大镜仔细观察，就会发现在玻璃充填的地方，颜色和光泽有些差异，在玻璃内部还可能见到气泡。
      3、染色注胶红宝石　　 不少印度产红宝石发育四组双晶纹（裂理面），造成纵横交错的白色反光色带，严重地影响宝石的外观。一些珠宝商就用红色的染料和胶充填在裂理中，以掩饰其缺陷。这种优化处理的红宝石，多呈带紫的暗红色，微透明，在反射光下可见平行排列的白色条纹，在透射光下可见充填在双晶裂理中纵横交错的红色网格。

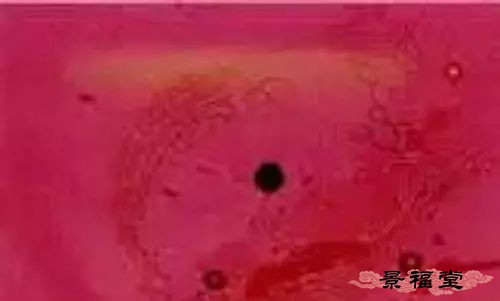

      （三）合成红宝石 　　 具有商业意义的合成红宝石，主要有焰熔法合成红宝石和助熔剂法合成红宝石。　　 1、焰熔法合成红宝石　　 （1）合成透明红宝石　　 焰熔法合成的透明红宝石，呈红色、深玫瑰红色、粉红色，颜色艳丽均匀，看上去比较呆板和刺眼。宝石内部洁净，肉眼看不到什么缺陷。放进盛水的盘中，用20倍放大镜观察，偶尔可见到弧形生长线和圆形气泡
      （2）合成星光红宝石　　 合成星光红宝石多为半透明，带紫的粉红色。与天然六射星光宝石的主要三点区别是：　　 ①星光效应比天然红宝石明显，即使在微弱的光线下也清晰可见　　 ②星线交汇的中心，没有聚集的宝光亮点，且星线由中心向边部延伸粗细相等　　 ③宝石底部多经过抛光，肉眼可见比较清晰的弧形生长线，这与天然星光红宝石那种交角为60o、120o的平直生长线和具有反光的小裂理面明显不同。

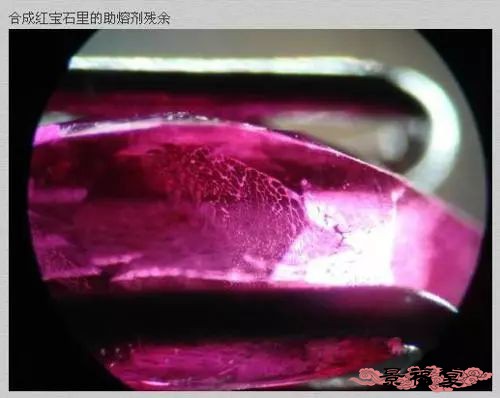

      2、助熔剂法合成红宝石　　 助熔剂法合成红宝石，外观上与天然红宝石有些相似，呈不均匀的红色、玫瑰红色，透明但不清澈，肉眼可以清楚见到乳白色羽毛状或烟雾状包裹体，在透射光下这些包裹体呈橙黄色。这种合成红宝石的肉眼鉴定特征主要有：　　 颜色：　　 助熔剂法合成红宝石的颜色不均匀，放进装有水的白瓷盘中，用20倍放大镜观察，可见红色深的地方由于部分氧化铬未完全熔融所形成的密集小红点或斑块。另外，与天然红宝石类似的色带边界模糊，不像天然红宝石那样平直纤细。　　 包裹体：　 助熔剂法合成红宝石一包裹体数量多为特点，主要有网格状、指纹状展布的褐黄色或黑色助熔剂小滴包裹体，黑色熔剂斑块，簇状排列的针状包裹体，以及三角形、六边形银白色或黑色铂金片包裹体等。
      　　综上所述，可见两种方法合成的红宝石，焰熔法合成红宝石包裹体甚少，颜色浓艳均匀；而助熔剂法合成红宝石包裹体较多，颜色不均匀并在放大镜下可见残余熔剂形成的密集小红点或斑块。
